aux в магнитолу своими руками вместо cd Хочу поделиться опытом о том, как подарить старенькой автомагнитоле вторую жизнь, укомплектовав ее USB выходом. Для этого подойдет любая магнитола, кассетная или с CD проигрывателем, не важно. Главное, чтобы радио работало нормально, иначе смысл играться…

Конечно, можно пойти в магазин, отстегнуть порядка 50 долларов, или больше, купить новую и не морочить себе голову. Но это же не наш метод!

Итак, берем китайский МР3-плеер, который читает флешки и карты памяти. Вариантов море. Самое главное, чтобы в нем был выход под наушники. Оттуда будем снимать аудио сигнал. Можно использовать автомобильный FM-трансмиттер с отдельным аудио выходом. Его преимущество в том, что вместе с трансмиттером идет пульт дистанционного управления. Разбираем плеер.

Разбираем автомагнитолу и снимаем CD привод или лентопротяжный механизм (у кого что). Конечно при условии, что они не рабочие.

Делаем USB выход в автомагнитоле. Снимок34

Плюсовой провод питания МР3-плеера через «КРЕНку» паяем к контакту автомагнитолы, на котором после ее включения появляется напряжение (+12 или +9 В).


Делаем USB выход в автомагнитоле. Снимок37

Не забудьте про преобразователь напряжения с 12 на 5 В. В FM-трансмиттерах преобразователь напряжения встроенный. В  МР3-плеерах его может не быть вовсе. По месту разберетесь. В любом случае лучше использовать LM7805 или отечественный аналог КР142ЕН5А.

После того как разобрались с питанием, подключаем звук. Берем экранированный провод (такой обычно идет от головки лентопротяжного механизма) и соединяем аудио выход МР3-плеера с AUX входом автомагнитолы. ЧТО? Нету такого? Тогда немного сложнее. Ищем на плате предварительный усилитель (к нему идет тот самый экранированный провод с головки). Смотрим марку микропроцессора, чтобы найти, где у него выход аудио сигнала (Google вам в помощь). Выпаиваем разделительные электролитические конденсаторы и подаем туда аудиосигнал с плеера.

Делаем USB выход в автомагнитоле.

Теперь монтируем плату МР3-плеера в корпус автомагнитолы. После снятия лентопротяжного механизма (или CD привода) места там предостаточно. Главное не допустить короткого замыкания.

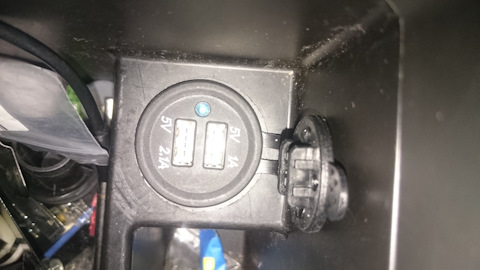

USB выход выводим на переднюю панель, в отверстие, куда вставлялись кассеты или диски.

Делаем USB выход в автомагнитоле фото

Кнопки управления плеером выводим к незадействованным клавишам управления лентопротяжным механизмом или CD приводом. Их всего три – «play/stop», «следующий трек» и «предыдущий трек». В случае с кассетной декой напротив штоков кнопок устанавливаем подходящие мини-клавиши.

Делаем USB выход в автомагнитоле.

Собираем магнитолу и слушаем музыку с цифровых носителей. Для этого включаем режим AUX или «ТАРЕ». Треки можно переключать либо кнопками либо с пульта (если использовали FM-трансмиттер).

Снимок41 Делаем USB выход в автомагнитоле.



.
