Инструмент для бурения своими руками


Обустроить колодец на дачном участке поможет самодельный бур для скважины, своими руками его вполне можно изготовить при наличии определенного комплекта инструментов и минимальных навыков работы с ними.

Подробная инструкция поможет правильно провести необходимые действия. В результате получится скважина, которая станет основой придомового колодца.

Содержание

Спиральный бур для ручного бурения

Самодельный бур для бурения скважин можно изготовить шнековый, то есть спиральный, или ложкообразный. Если инструмент будет сделан правильно, скважина пробьется без особых проблем. Дополнительное сложное оборудование не потребуется — только простые приспособления, которые нетрудно создать самостоятельно, имея личный опыт.

Шнековый, или спиральный, бур представляет собой специальное сверло большого диаметра, состоящее из стержня, на конце которого закреплена спиральная насадка. Она имеет режущую кромку из твердого сплава, при помощи которой производится разрыхление грунта в процессе бурения. Максимальный диаметр заостренной грани определяется необходимым размером скважины.

По мере подрезания грунта заостренным краем спиральной насадки производится также выталкивание земляной массы наружу. Часть разрыхленной почвы при этом накапливается на витках спирали вокруг стержня. Поэтому буровой процесс необходимо периодически прерывать, чтобы очистить режущую поверхность.

Конструкция шнекового бура позволяет считать его универсальным инструментом. С его помощью можно пробурить скважину в грунте любого типа — от слабого осыпающегося до очень твердого.

Самодельный бур для бурения скважин можно изготовить шнековый, то есть спиральный, или ложкообразный

Ложкообразный бур для ручного бурения

Ложкообразный бур состоит из основания в виде металлического стержня и рабочей поверхности в форме цилиндра. В его нижнем отсеке делается специальная прорезь продольной или спиралевидной формы. При захвате грунта такой бур действует аналогично обычной ложке.

Рабочий элемент бура — «ложка» — сдвигается во время сборки примерно на 10-15 мм в сторону от центральной оси стержневого основания. Это дает возможность при работе высверливать отверстие, превосходящее по размерам диаметр цилиндра. А в дальнейшем позволяет устанавливать обсадные трубы, которые должны быть больше бура по диаметру.

Ложкообразный бур чаще всего применяется на суглинистых и других пластичных грунтах. Это позволяет использовать инструмент с максимальной эффективностью. Скважина пробуривается постепенно с параллельной установкой обсадных труб.

Изготовление бура своими руками

Чтобы самостоятельно изготовить спиральный бур для скважины, необходимо приготовить такие инструменты и материалы, как:

  • аппарат сварочный;
  • пила болгарка;
  • рулетка строительная;
  • стержень стальной;
  • диск из тугоплавкого материала.

Диск из тугоплавкого материала необходимо распилить точно по диаметру на 2 идентичные половины. Полученные заготовки нужно заточить по линии окружности и по линии распила. Качество заточки обеспечит в будущем хорошую работу инструмента.

Стержень-основание необходимо заострить с одного конца. На высоте 20-25 см от острого конца на стержне делается специальная отметка (насечка). По ней на основание привариваются режущие грани. Угол их установки должен составлять 20° относительно центральной оси стержня и 40° -относительно друг друга.

Имея соответствующий опыт можно изготовить подобный бур из стальной ленты. Ее необходимо скрутить в спираль после разогрева до необходимой температуры. Угол навивки спирали — 45°. При этом шаг спирали будет примерно равен диаметру. Готовую спираль нужно приварить к стержню, заточить и по возможности закалить, чтобы укрепить металл.

Читайте также:  Для чего необходим глиняный замок вокруг колодца?

Как сделать ложкообразный бур?

Скважина в пластичном грунте получится ровной и аккуратной, если использовать ложкообразный бур. Чтобы его сделать самостоятельно, нужно приготовить такие инструменты и материалы:

  • сварочный аппарат;
  • пила болгарка;
  • сверло для металла;
  • полый цилиндр из стали;
  • металлический стержень (прут).

Цилиндр для бура необходимо прорезать сбоку и обустроить внизу специальный захват в форме ложки. Ширина прорези увеличивается соответственно сыпучести грунта. При помощи захвата извлекаемый грунт поступает внутрь цилиндра. Постепенное накапливание и удержание земляной массы обеспечивается благодаря сжатию и прилипанию.

Как сделать ложкообразный бурОсновные габариты ложкообразного бура необходимо рассчитать заранее. Цилиндр может быть до 70 см в длину. Диаметр зависит от требуемых размеров скважины.

Цилиндр можно изготовить из куска трубы или из отработанного баллона необходимого размера. Прорезь в нижней части заготовки делается болгаркой.

Чтобы сделать ложкообразный бур из листовой стали, нужно вырезать заготовку и сварить ее по продольному шву. Чтобы нижний край цилиндра лучше резал грунт, его необходимо заострить.

Для повышения эффективности бурения к концу стержня-основания приваривается сверло по металлу. Его можно заменить металлической пластиной длиной не более 15 см. По периметру пластину необходимо заострить.

Когда цилиндр будет полностью готов, его приваривают к стержню-основанию. Смещение от центральной оси составляет 1-1,5 см.

Ложкообразным буром можно работать внутри обсадных труб. Это позволит быстро соорудить колодец и не допустить разрушения стен скважины во время работы.

В процессе использования на бур приходится высокий уровень нагрузки. Поэтому изготавливать инструмент нужно только из твердых металлов или сплавов. Все составляющие желательно укрепить термообработкой и закалить.

Как сделать рукоятку для бура?

Рукоятку для бура можно изготовить из прочного металлопроката. Во время проведения буровых работ на этот элемент приходится значительный уровень нагрузки. Поэтому экономить на прочности материала нежелательно.

Во время работы рукоятка не должна пружинить или колебаться при вращательных движениях. Это основные параметры для определения прочности материала при его выборе. Поверхность рукоятки должна быть гладкой и удобной. Это позволит провести буровой процесс без мелких травм и/или лишних усилий. После изготовления рукоятки бура ее необходимо закрепить на верхнем крае разъемной трубы. Для этого необходимо использовать сварку.

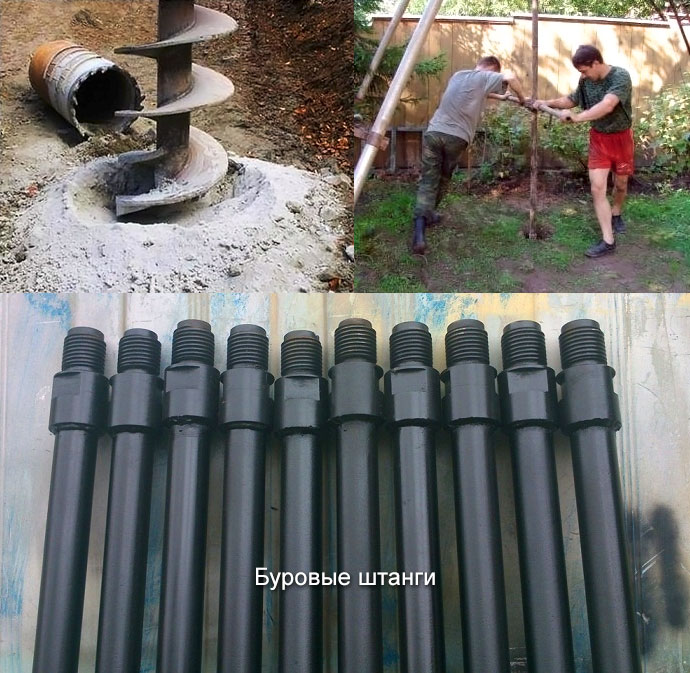

Труба разъемная буровая

Скважина для колодца может быть очень глубокой. Основание бура с рабочим элементом делают длиной примерно 150 см, чтобы пробурить скважину требуемой глубины, основание наращивают при помощи разъемной трубы.

Буровая труба (стержень) наращивается постепенно по мере углубления скважины. Для этого производится насаживание дополнительных секций до необходимой длины. Оптимальная длина каждого дополнительного элемента разъемного стержня — не более 110 см.

Крепление секций разъемной трубы

К буровому снаряду наращивание следующих секций производится разными способами. Для этого может использоваться:

  • резьбовая муфта;
  • гаечно-болтовое крепление;
  • приваренная муфта.

Резьбовая муфта необходимой длины крепится при помощи резьбы, обустроенной на внутренней поверхности каждой секции. Чтобы исключить самопроизвольное разделение элементов, используется фиксатор шплинтового типа.

Читайте также:  Как обустроить устье скважины

Крепление при помощи гаечно-болтового узла лучше использовать для секций небольшого диаметра. Крепежные элементы — болты и гайки — привариваются непосредственно к отделам трубы. Она должна иметь тонкие стенки. Поэтому такое соединение имеет низкий уровень надежности. Если работы по бурению скважин необходимо провести в твердом грунте, гайки и болты лучше не использовать.

Чтобы сделать приваренную муфту, необходимо нарезать заготовки из трубы большего диаметра. Эти элементы привариваются к основанию бура и к дополнительным секциям. Муфта надевается на расположенный ниже участок и крепится поперечным болтом и гайкой, насаженной на его конец.

Выбирая конкретный способ крепления секций для буровой трубы, необходимо учесть следующий факт. В процессе работы бур необходимо периодически поднимать на поверхность, чтобы удалить с рабочей поверхности пробуренный грунт. Для этого трубу нужно будет разбирать и собирать для дальнейшего использования. Простое крепление значительно облегчит задачу.

К буровому снаряду наращивание следующих секций производится разными способами

Ударно-канатное бурение

Другой способ обеспечить частный участок колодцем — ударно-канатное бурение скважин своими руками. Приспособление, используемое для этого процесса, можно без особого труда изготовить из подручного материала. Основные составляющие такой установки:

  • устойчивая тренога;
  • ударный элемент — собственно бур или желонка;
  • лебедка;
  • трос повышенной прочности.

Треногу можно сварить из подходящих отрезков. Необходимая высота для нее — от 2 до 3 м. К вершине необходимо подвесить блок для троса. Лебедку крепят к опорам. Ее мощность подбирается с учетом удельного веса самого рабочего элемента и грунта, который он сможет вместить.

Для рабочего элемента понадобится участок трубы. Она должна быть толстостенной и с хорошо проваренным швом. Диаметр трубы определяется требуемым размером шахты, в которой будет обустроен свой колодец.

На верхний конец необходимо приварить горизонтальную полосу из толстого металла. В ней нужно сделать петлю (отверстие) для троса, на который будет подвешен рабочий элемент.

Сверху в боковой поверхности необходимо отверстие для удаления извлеченного грунта. Чтобы облегчить операцию, можно сделать вертикальную прорезь. Ее максимальная длина — 75% от общей длины желонки.

Нижний край трубы-желонки необходимо заострить или оснастить зубьями. Во внутреннем пространстве необходимо установить специальный захват шарикового или лепесткового типа. С его помощью порода будет захватываться и удерживаться внутри трубы. Высота установки захвата — 50 — 70 мм вверх от нижнего края трубы. Перед тем как пробить скважину своими руками, необходимо определить место ее расположения. Подготовленный участок необходимо расчистить и разровнять.

Точка ввода ударного элемента отмечается лопатой или другим подходящим инструментом. Тренога устанавливается так, чтобы рабочий элемент попал точно в намеченное место.

Ударный бур вводится многократно, пока не будет достигнут требуемый результат. Для повышения мощности его можно утяжелить. Для этого к трубе сверху крепится съемный груз. Его можно сделать из подходящих материалов. Максимальный удельный вес груза зависит от мощности лебедки.
