Паяльник – незаменимый прибор для радиолюбителей и домашних умельцев. Часто возникает потребность паять в удалении от электророзетки 220 В и использовать для подключения, например, 12-вольтовый автомобильный аккумулятор. При пайке сверхминиатюрных устройств необходимы мини паяльники с особыми характеристиками. В связи с этим многие задаются вопросом, как сделать паяльник своими руками, получив удобный аппарат и сэкономив при этом средства.

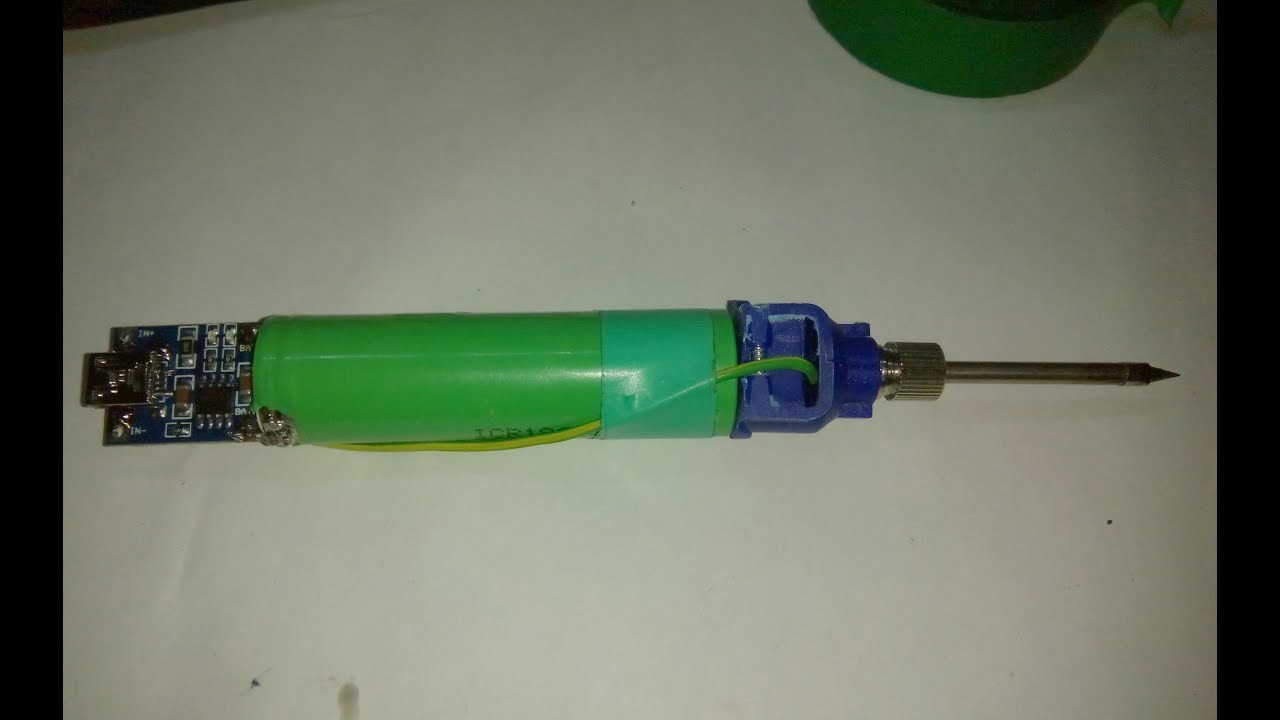

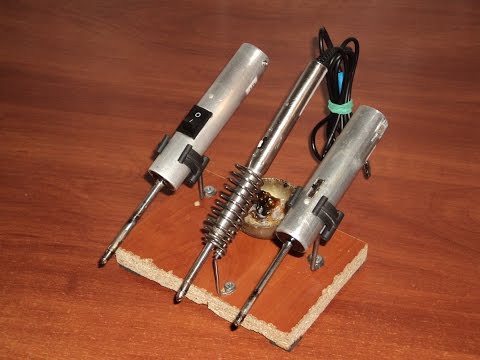

Изготовление паяльника своими руками

Изготовление паяльника своими руками

Паяльник для SMD

Устройства SMD – это микросхемы в мобильных телефонах, ноутбуках или планшетах. Монтаж элементов схем ведется на площадке с контактами, где существует тепловой барьер для недопущения распространения тепла по дорожкам.

Требования к паяльнику для SMD:

  1. Мощность не должна быть больше 10 Вт;
  2. Температура паяльника не должна быть больше той, которую выдерживает элемент микросхемы;
  3. Если жало чересчур холодное, то долгая процедура пайки может еще хуже повлиять на деталь из-за длительного времени теплового воздействия;
  4. Надо добиться нагрева жала примерно на 40°C выше, чем температура, при которой плавится припой. Здесь главная помеха – инерция паяльника.

Материал для изготовления жала

Самое лучшее жало – медь никелированная, с присадками. Это самый дорогой материал и найти его для изготовления паяльника своими руками проблематично.

Жало из бронзы или латуни не подходит для пайки SMD плат, потому что оно обладает высокой тепловой инерцией.

У жала из меди тоже есть недостатки: небольшой срок службы из-за обгорания, но его элементарно можно менять. Зато медь обладает высокой теплопроводностью, и лучше материала для работ с миниатюрными платами нет.

Сделать мини паяльник своими руками можно из резистора МЛТ-0,5. Его трубка достаточно тонкая и не будет мешать нагревать жало.

Что необходимо подготовить:

  • корпус от простой шариковой ручки;
  • МЛТ-0,5 с сопротивлением от 5 до 10 Ом;
  • кусок текстолита 1-3 см;
  • проволока стальная 0,8 мм;
  • проволока медная 1 мм.

Этапы изготовления

  1. Зачистить резистор от краски острым предметом. Если счищается плохо, подключить к источнику тока для прогрева;
Подготовка резистора МЛТ-0,5

Подготовка резистора МЛТ-0,5

  1. С одного конца резистора срезать вывод и просверлить отверстие, в которое вставляется отрезок медной проволоки – будущего жала паяльника. Второй вывод выпрямить и оставить, он будет служить одним токопроводом;

Важно! Жало должно входить в отверстие в керамическом корпусе, но не касаться стенок боковой металлической чашки. Для этого отверстие в чашке должно быть немного шире, чем в корпусе. Кстати, корпус с отверстиями существует только у  отечественных резисторов.

  1. По поверхности этой же металлической чашки делается пропил для укладки второго токопровода;
  2. Второй токопровод изготавливается из стальной проволоки, которая сгибается так, чтобы в середине образовалось незамкнутое кольцо, плотно укладываемое в сделанный пропил;
Схема мини паяльника

Схема мини паяльника

  1. В верхней части корпуса шариковой ручки либо какого-то другого подходящего полого пластмассового стержня должна быть установлена плата из двустороннего текстолита, которой придается необходимая форма;
  2. Кольцо из стальной проволоки надевается на чашечку и припаивается для обеспечения хорошего контакта. Этот минусовой токопровод еще служит в качестве скрепляющего элемента;
  3. К верхней части платы из текстолита припаиваются с двух сторон токопроводы, а к нижней части – проводники, которые продеваются в пластиковую трубку (корпус ручки);
  4. Перед тем, как поставить жало, внутрь надо поместить крохотный осколок слюды, чтобы медь не соприкасалась с находящейся на другом конце чашкой резистора. Жало можно периодически заменять.
Собранный мини паяльник

Собранный мини паяльник

Для подводящего провода хорошо взять МГТФ. Его изоляция выдерживает случайное соприкосновение с нагревательным элементом. Пайка таким инструментом, изготовленным в домашних условиях, выполняется с обыкновенным припоем и флюсом. Самодельный паяльник запитывается от БП. Надо получить на выходе 7-10 В, в зависимости от сопротивления резистора. Неплохо использовать БП, где можно регулировать напряжение.

Готовый паяльник со шнуром

Готовый паяльник со шнуром

Паяльник из резистора

Проволочный резистор – это уже имеющийся нагреватель из нихрома. Он способен разогреться до 250°C, когда мощность рассеивается в окружающее пространство. Если установить жало, которое будет отводить тепло, резистор длительно выдерживает двукратную перегрузку по мощности. Жало при этом нагреется до 300°C. Можно и увеличить нагрев, создав трехкратную перегрузку, но тогда самодельный паяльник необходимо периодически (через 1,5 ч.) отключать.

При расчете паяльника учитывается сопротивление и мощность резистора. Резистор надо взять типа ПЭВ, старый, но еще выпускающийся. Они покрыты стекловидной эмалью, выдерживают многоразовый перегрев, могут только потемнеть.

Резистор ПЭВ-10

Резистор ПЭВ-10

Важно! Резисторы типа С5-35В, которые нельзя использовать, окрашены со всех сторон. Краска полностью не удаляется. Когда греется изготовленный из них прибор, краска плавится, жало может прикипеть навечно, без возможности замены.

Из резистора ПЭВ-10 можно сконструировать паяльник мощностью 30-40 Вт. При этом, если запитывать его от 12-вольтового источника, сопротивление должно быть примерно 5 Ом. Если прибор будет работать от сети 220 В, надо использовать ПЭВ-20 со значительно большим сопротивлением. Конструкция такого паяльника похожа по принципу, но отличается по исполнению.

Как сделать мини паяльник из резистора, питающийся от 12-вольтового источника напряжения, можно рассмотреть на примере:

  1. Нужно подготовить конструкцию жала, чтобы оно вплотную вставлялось в керамический корпус. Берется медный стержень диаметром, примерно соответствующим размеру отверстия в корпусе, и высверливается с двух сторон: под жало, которым будет стержень несколько меньшего размера, и под болт для крепежа. В обоих отверстиях надо нарезать резьбу, как и на поверхности жала;
Сборка паяльника

Сборка паяльника

  1. На большем стержне делается пропил, куда надевается кольцо для фиксации всей конструкции;
  2. Теперь надо припаять электрический шнур к выводам резистора и сделать удобную ручку из изоляционного материала. Для защиты и укрепления медных выводов резистора сверху можно прикрепить на них металлические зажимные скобы.

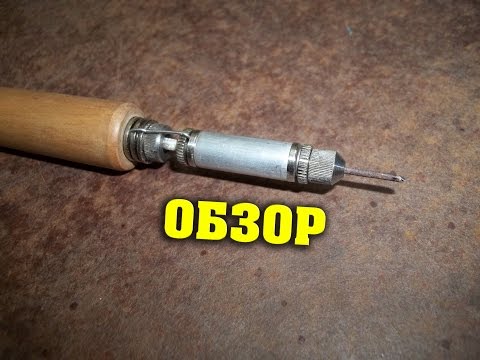

Пример паяльника из резистора ПЭВ-10

Пример паяльника из резистора ПЭВ-10

Важно! Рабочий ток изготовленного мини паяльника не должен быть выше 1 А.

Это две самые простые конструкции электропаяльника. Опытные домашние мастера могут их усложнить, не используя резистор, а сделав нагревательный элемент самостоятельно.

Для жала берется медная проволока или стержень. Нихромовую проволоку можно использовать от утюговой спирали, предварительно вытянув ее с помощью подвешенного груза, при одновременном нагревании проходящим током. На жале делается обертка из слюды, и наматывается нихромовая проволока. Для такого инструмента нужны более сложные расчеты.

Самостоятельное изготовление паяльника из резистора потребует элементарных навыков и расчетов, но зато можно стать обладателем дешевого и удобного инструмента для работы с микросхемами.
