Самодельный гусеничный вездеход

Гусеничный вездеход «Юкон» сделанный своими руками Юрием Егоровым из Свердловской области. Фото пошаговой сборки гусеничного вездехода, видео испытаний.

Технические характеристики вездехода:

  • Двигатель и КПП – ВАЗ 2101
  • Кузов лодка.
  • Габариты: длина – 2,4 м, ширина — 2 м, высота – 1,6 м.
  • Дорожный просвет – 38 см.
  • Вес – 0,5 т.
  • Гусеницы из профильной трубы 40 х 20 х 2 мм.
  • Максимальная скорость 45 км/ч.

Из профильной трубы и листового металла сварена герметичная лодка.

фото Самодельный гусеничный вездеход

вездеходы

Впереди расположен ведущий мост.

гусеничный вездеход

Механизм натяжения гусениц.

На вездеход установлен двигатель и КПП от ВАЗ 2101.

Самодельный вездеход

Установлен карданный вал.

Мост укорочен, редуктор обварен.

сборка гусеничного вездехода

На схеме показано как доработан мост.

чертежи самодельный гусеничный вездеход

Также автор изготовил самодельное устройство для прессовки траков, заготовки предварительно смазываются машинным маслом.

приспособление для прессовки траков

опресовка траков

Готовый трак для вездехода, весит такой трак 0,6 кг.

трак вездехода

самодельный трак для вездехода

Сделаны ведущие звёзды, расстояние между траками 85 мм.

Для лучшей проходимости на траки приварены грунтозацепы.

Для сборки гусениц использована конвейерная лента толщиной 10 мм, шириной 100 мм.

Ведущие звёзды автор переделал, основание звезды обшил пластиком чтобы уменьшить стук траков о звезду.

Новый зуб на звезде. Расстояние между зубьями — 60 мм, высота зуба — 22 мм, шаг зуба — 160 мм.

Установлены дисковые тормоза.

тормоза вездехода

Топливный бак.

Рычаги управления тормозами.

Воздух на радиатор подаётся из диффузора с помощью вентилятора системы охлаждения.

Рессора закреплена к балансиру.

Задний отбойник для балансира.

Редуктор от Т – 130 здесь использован как понижающий редуктор.

понижающий редуктор

Карданные валы взяты от ВАЗа, шруса от Нивы.

Панель для вездехода взята также от ВАЗа.

гусеничный вездеход своими руками

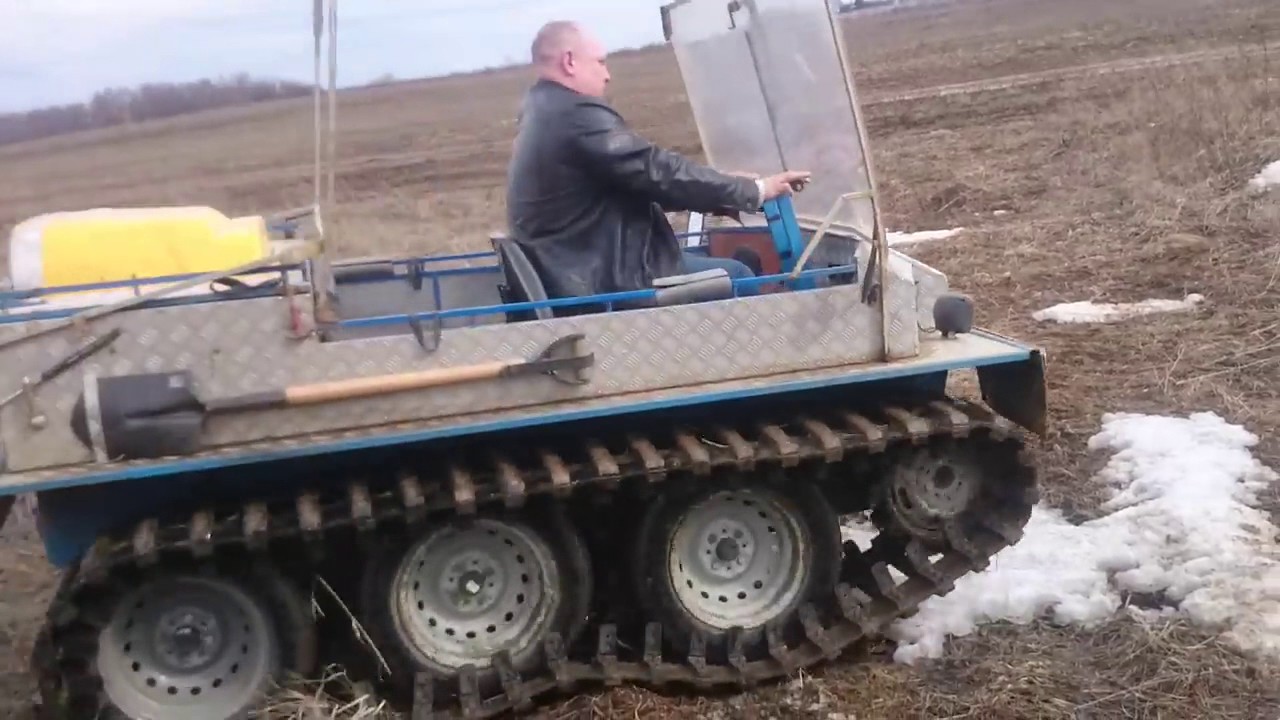

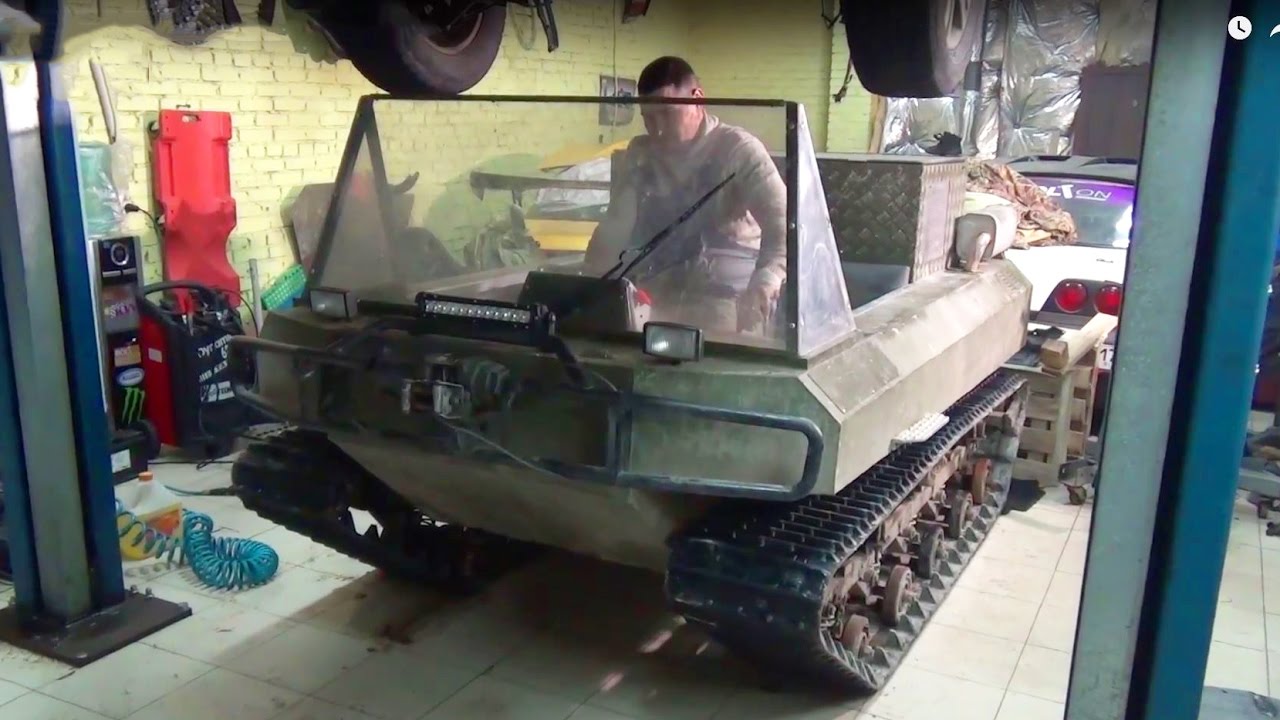

В результате у автора получился вот такой вездеход сделанный своими руками.



После покраски.

вездеход Юкон

Юкон вездеход

Рекомендую посетить канал автора и посмотреть его видео с самодельным гусеничным вездеходом.

Автор самоделки – Юрий Егоров из Свердловской области.
